特别提醒，本文所涉及的源码是go1.22.4 darwin/amd64

gRPC使用protobuf作为接口定义语言(IDL)，包括定义服务的方法以及通过网络发送的消息。如下代码所示：

1
2
3
4
5
6
7
8
9
10
11
service Greeter {
  rpc SayHello (HelloRequest) returns (HelloReply) {}
}

message HelloRequest {
  string name = 1;
}

message HelloReply {
  string message = 1;
}

上面的proto文件中定义了一个服务叫做Greeter，其中包含一个方法名是SayHello，请求的参数为HelloRequest类型，返回的响应为HelloReply类型。

protobuf是如何将上面的消息编码为二进制的呢？

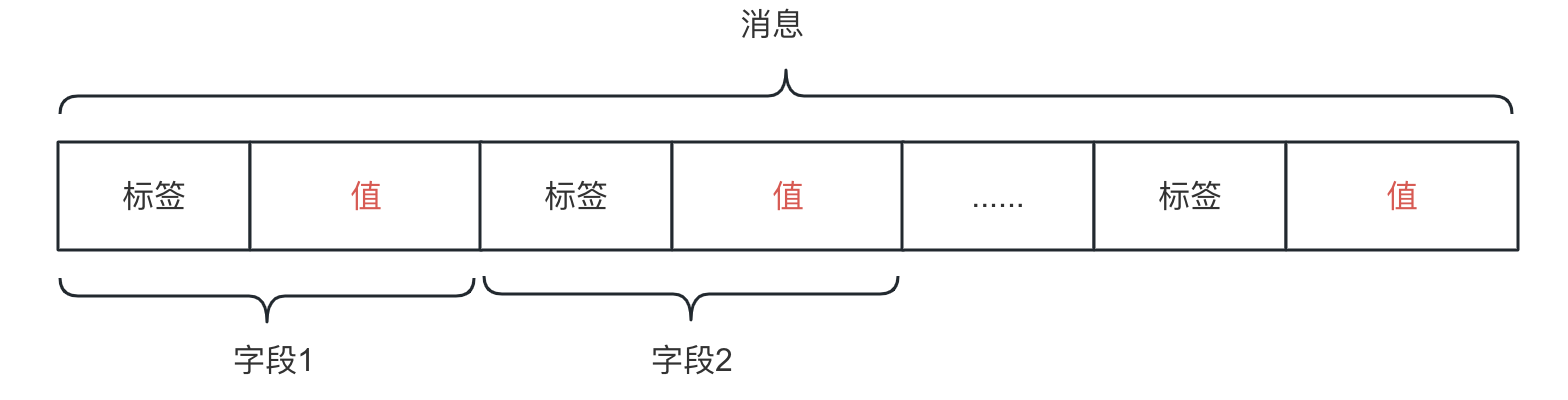

请求参数和响应参数中都会包含若干个字段，这些字段被组成下图所示的样子：

image-20240702113655313

如果是json编码的话，那其中的标签就是对应的字段名，比如上面的name和message，不过这种编码方式不高效，因此protobuf中没有采用这种，而是使用序号+线路类型(wire type)来组合表示标签。其中线路类型有如下6种：

ID 线路类型 字段类型
0 VARINT int32, int64, uint32, uint64, sint32, sint64, bool, enum
1 I64 fixed64, sfixed64, double
2 LEN string, bytes, embedded messages, packed repeated fields
3 SGROUP group start (deprecated)
4 EGROUP group end (deprecated)
5 I32 fixed32, sfixed32, float

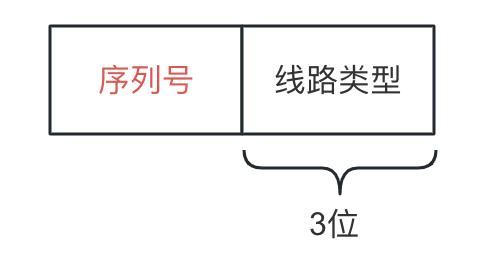

上述线路类型总共有6种，因此需要3个bit位来唯一标识，因此protobuf中的标签由如下组合成：

1
Tag = (filed_num << 3) | wire_type

image-20240702114356365

1 Varint类型

varint是一种可变长度整数类型，为每个整数所分配的字节并不是确定的4字节或者8字节，而是依赖于具体的值。下面具体介绍varint类型的原理：

  • 将原先的8bit一位拆分为两种，最高位用来标识是否后面还有更多的数据，如果是则该位置为1，如果不是则该位置为0，后7位用来存储数据。

例如：对于一个整数228，它的二进制表示为11100100。首先将其每7位拆分为一组则得到1和1100100，用varint编码则会表示为00000001和11100100，如果该整数是用32位来编码的话则节省了两个字节，如果是64位编码的话，则节省了6个字节。

go标准库中的varint编码跟protobuf几乎一样，看看go是如何实现的

1
2
3
4
5
6
7
8
9
10
func PutUvarint(buf []byte, x uint64) int {
    i := 0
    for x >= 0x80 {
        buf[i] = byte(x) | 0x80
        x >>= 7
        i++
    }
    buf[i] = byte(x)
    return i + 1
}
  1. 如果x$\ge 0x80$，则说明数据超过7位，需要拆分，并且最高位置为1
  2. 右移继续判断下一个7位

该编码有一个问题，当整数非常大的时候会是一个负优化。例如对于uint64的最大值即64个1来说，用varint编码的话，最后需要10个字节来表示。因此这就引出了下一个问题，负数如果用varint编码的话就会非常浪费，因为在计算机中是用补码来表示的，-5的二进制形式是11111111111111111111111111111011，但它的绝对值其实是101而已。因此针对负数，采用了zigzag编码。

zigzag的原理也非常简单：

  1. 对于正数n来说，首先将其映射成2n，然后再使用varint编码
  2. 对于负数n来说，首先将其映射成2*|n|-1，然后再使用varint编码

这样负数和正数在数值上完全不会冲突，正整数和负整数交错排列，这也是为什么叫做 zigzag 编码 (锯齿形编码）的原因。
同时，负数被转换成正数之后，二进制编码也精简了许多。

例如： 对 -5 进行 zigzag 编码后，变成了9，对应于二进制为 00000000000000000000000000001001，使用 1 个字节即可表示 。

至于具体的映射实现有两种方式，一种是protobuf给出的，一种是在go源码中看到的：

1.protobuf中给出的

1
2
3
4
32位执行这个
(n << 1) ^ (n >> 31)
64位执行这个
(n << 1) ^ (n >> 63)

2.go源码中给出的

1
2
3
4
5
6
func PutVarint(buf []byte, x int64) int {
    ux := uint64(x) << 1
    if x < 0 {
        ux = ^ux
    }
}

即转换成无符号数向左移一位，如果x是负数则取反。

按理来说应该是protobuf更快一些的，因为没有条件判断语句，实际情况就不清楚了。

对于线路类型为varint的字段类型来说，sint32和sint64首先使用了zigzag进行映射，然后再使用varint编码，其它的字段类型则直接使用varint编码。

2 固定长度类型

一个用来表示 64 位的数据类型，如fixed64、sfixed64 和 double；另一个用来表示 32 位的数据类型，如 fixed32、sfixed32 和 float。

3 LEN

对于使用按长度分割的类型，即string, bytes, embedded messages, packed repeated fields。这意味着首先会有一个经过 Varint 编码的长度值，随后才是指定数量的字节数据。字符串值会使用 UTF-8字符编码格式来进行编码。
