特别提醒，本文所涉及的源码是go1.21.0 darwin/amd64

文件位置：runtime/trace/chan.go

1 基本数据结构

1.1hchan

Go语言的channel在运行时使用runtime.hchan结构体来表示，如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
type hchan struct {
    qcount   uint           // 已经存放的元素个数
    dataqsiz uint           // 容量
    buf      unsafe.Pointer // 存放元素的环形缓冲区
    elemsize uint16					// 元素类型的大小
    closed   uint32					// channel是否关闭
    elemtype *_type 				// 元素类型
    sendx    uint   				// channel发送操作处理的位置
    recvx    uint   				// channel接收操作处理的位置
    recvq    waitq  				// 因接收而陷入阻塞的协程队列，即（ <-ch ）
    sendq    waitq  				// 因发送而陷入阻塞的协程队列，即（ ch<- ）

    lock mutex
}

1.2 waitq

1
2
3
4
5
// 阻塞的协程队列，是一个双向链表
type waitq struct {
    first *sudog	// 表头
    last  *sudog	// 表尾
}

1.3 sudog

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
type sudog struct {
    g *g
    next *sudog
    prev *sudog
    elem unsafe.Pointer // 指向数据元素 (可能指向栈)
    acquiretime int64
    releasetime int64
    ticket      uint32
    isSelect bool
    success  bool
    parent   *sudog // semaRoot 二叉树
    waitlink *sudog // g.waiting list or semaRoot
    waittail *sudog // semaRoot
    c        *hchan // channel
}

  • sudog：对goroutine的封装，表示一个在等待队列中的g

  • g：协程

  • next：链表的下一个节点
  • prev：链表的前一个节点
  • elem：指向数据
  • isSelect：表示g是否被选择
  • success：表示channelc 上的通信是否成功

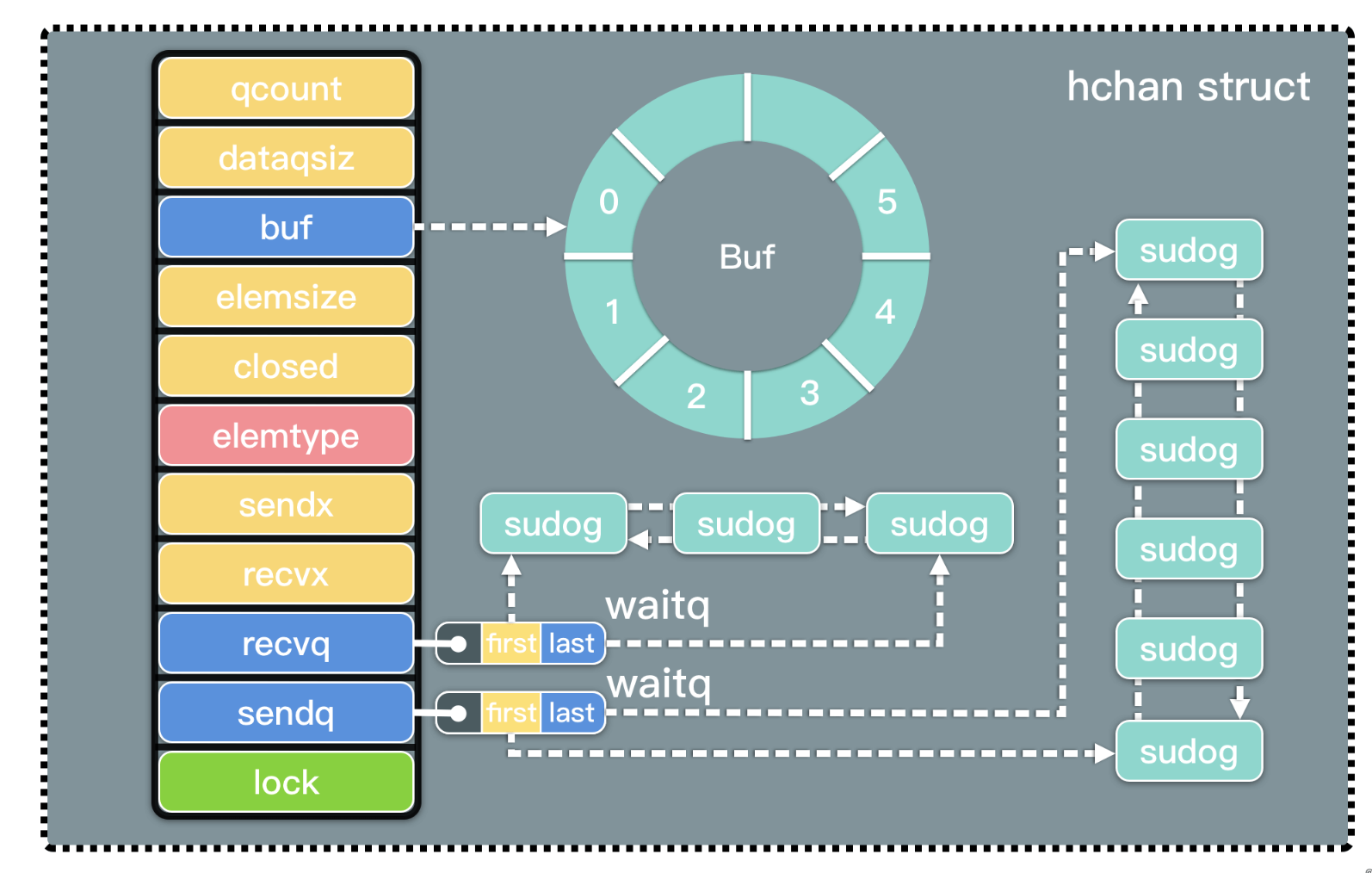

直接看数据结构的定义，可能会有点不理解，下面通过图来辅助理解

image-20230825143137015

图片来源:https://halfrost.com/go_channel/#toc-6

其中sendx可能指向的是5边上那块还没有数据的区域，即如果执行 ch <- data$，那么data将被存储到这块区域。

同理recvx指向的是0，如果执行<-ch首先会得到 0，然后recvx会指向下一个

如果buf中存放的元素已经达到容量，此时还有g在执行发送操作给ch的话，即ch<-data则会被添加到sendq队列中去，直到通道中的元素不再是满的。

同理buf是空的， 此时还有g在执行接收操作的话，即<-ch则会被添加到recvq队列中去，直到通道中有元素。

2 创建 channel

创建channel的函数有两个，原型如下

1
2
func makechan64(t *chantype, size int64) *hchan
func makechan(t *chantype, size int) *hchan

makechan64方法只是判断一下传入的size是否在int32范围内

1
2
3
4
5
6
7
func makechan64(t *chantype, size int64) *hchan {
    if int64(int(size)) != size {
        panic(plainError("makechan: size out of range"))
    }

    return makechan(t, int(size))
}

主要的实现还是在makechan中

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
func makechan(t *chantype, size int) *hchan {
    elem := t.Elem

    // 编译器检查单个元素的大小不能超过64KB
    if elem.Size_ >= 1<<16 {
        throw("makechan: invalid channel element type")
    }
  // 检查是否对齐
    if hchanSize%maxAlign != 0 || elem.Align_ > maxAlign {
        throw("makechan: bad alignment")
    }
    // 缓冲区大小检查，判断是否溢出
    mem, overflow := math.MulUintptr(elem.Size_, uintptr(size))
    if overflow || mem > maxAlloc-hchanSize || size < 0 {
        panic(plainError("makechan: size out of range"))
    }
    var c *hchan
    switch {
    case mem == 0:
        // 队列或者元素大小为0时
        c = (*hchan)(mallocgc(hchanSize, nil, true))
        // Rac 竞争检查使用这个地址进行同步操作
        c.buf = c.raceaddr()
    case elem.PtrBytes == 0:
        // 元素不包含指针时，一次性分配hchan和buf的内存
        c = (*hchan)(mallocgc(hchanSize+mem, nil, true))
        c.buf = add(unsafe.Pointer(c), hchanSize)
    default:
        // 元素包含指针时,则分别申请hchan和buf的空间，两者无需连续
        c = new(hchan)
        c.buf = mallocgc(mem, elem, true)
    }
    // 将其余字段赋初始值
    c.elemsize = uint16(elem.Size_)
    c.elemtype = elem
    c.dataqsiz = uint(size)
    lockInit(&c.lock, lockRankHchan)

    if debugChan {
        print("makechan: chan=", c, "; elemsize=", elem.Size_, "; dataqsiz=", size, "\n")
    }
    return c
}

3 发送数据

发送数据的操作有两个函数chansend1()和chansend()，不过实现逻辑都在后者，所以直接看它怎么实现的

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
func chansend(c *hchan, ep unsafe.Pointer, block bool, callerpc uintptr) bool {
  // 判断 channel 是否为nil
    if c == nil {
        if !block {
            return false
        }
        gopark(nil, nil, waitReasonChanSendNilChan, traceBlockForever, 2)
        throw("unreachable")
    }
...
  lock(&c.lock)

    if c.closed != 0 {
        unlock(&c.lock)
        panic(plainError("send on closed channel"))
    }
...
}
  • 首先对channel进行检查，如果已经被GC回收，往一个nil的通道发送数据会发送阻塞。gopark会引发以 waitReasonChanSendNilChan 为原因的休眠，并抛出一个unreachable的错误。
  • 其次向已经关闭的channel发送数据时会报”send on closed channel”的错误

下面将发送过程分为三种情况

3.1 写时存在阻塞的读协程——直接发送

1
2
3
4
if sg := c.recvq.dequeue(); sg != nil {
        send(c, sg, ep, func() { unlock(&c.lock) }, 3)
        return true
    }

如果存在阻塞的读协程时，会直接从recvq中取出最先陷入等待（遵循 FIFO 原则）的Goroutine并直接向它发送数据，绕过缓冲区

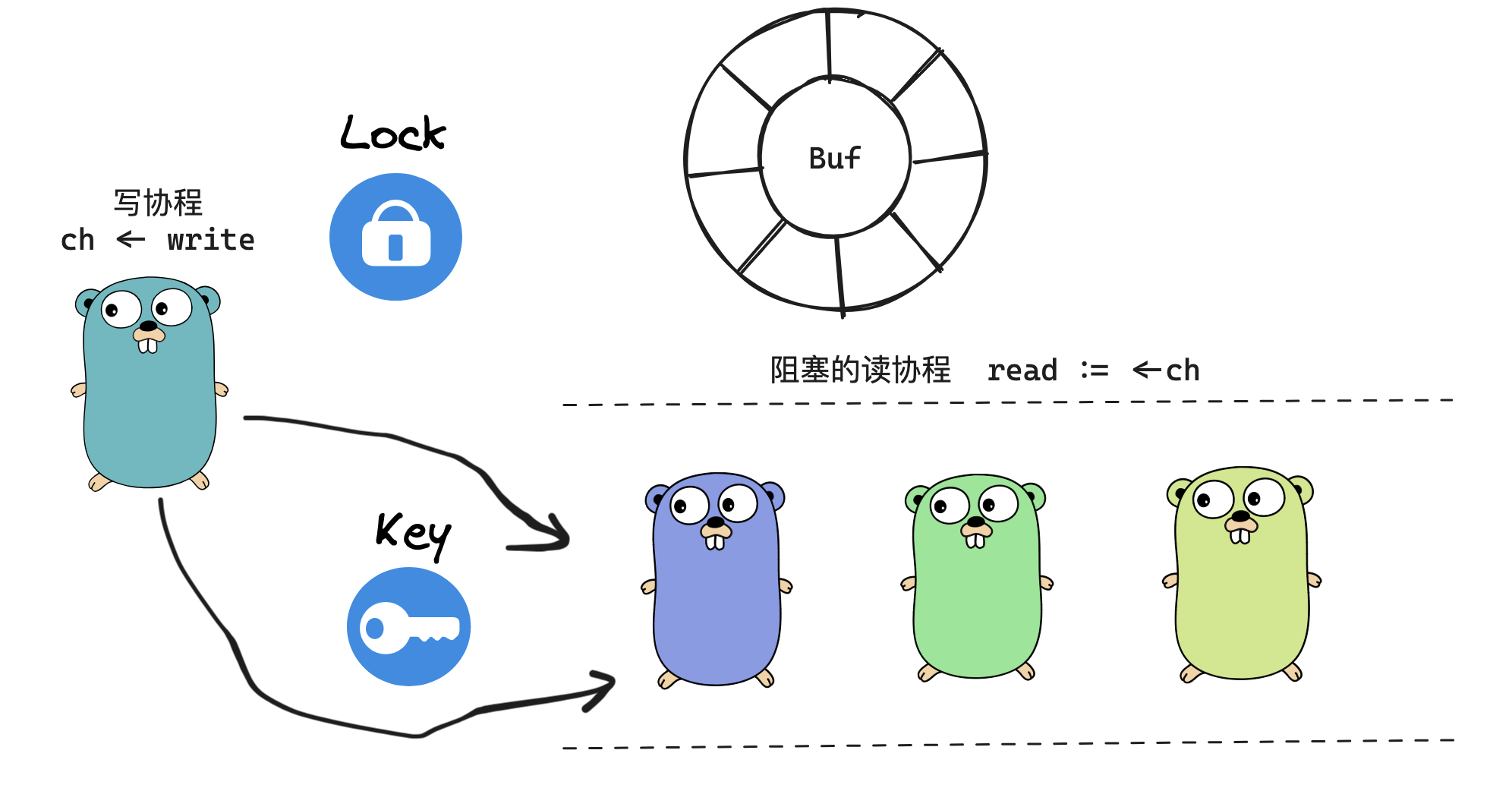

image-20230825220928571

发送时的具体的执行逻辑由send()函数来完成：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
func send(c *hchan, sg *sudog, ep unsafe.Pointer, unlockf func(), skip int) {
    if sg.elem != nil {
        sendDirect(c.elemtype, sg, ep)
        sg.elem = nil
    }
    gp := sg.g
    unlockf()
    gp.param = unsafe.Pointer(sg)
    sg.success = true
    if sg.releasetime != 0 {
        sg.releasetime = cputicks()
    }
    goready(gp, skip+1)
}

send()函数主要完成了 2 件事情：

  1. 调用sendDirect()函数将发送的数据直接拷贝到x = <-ch表达式中变量x所在的内存地址上，使用的是memmove()函数。
  2. 调用goready()将等待接收的g的状态从Gwaiting或者Gscanwaiting变成Grunnable，并把该g放到runnext中，处理器在下一次调度时会立即运行它，具体逻辑可以看runqput()函数的代码。需要注意是，发送数据的过程并没有立即执行接收发的g，只是将g放到runnext中，下一次调度的时候再执行。

3.2 channel 带有缓冲区，空间还未满并且不存在阻塞的读协程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
if c.qcount < c.dataqsiz {
        qp := chanbuf(c, c.sendx)
        if raceenabled {
            racenotify(c, c.sendx, nil)
        }
        typedmemmove(c.elemtype, qp, ep)
        c.sendx++
        if c.sendx == c.dataqsiz {
            c.sendx = 0
        }
        c.qcount++
        unlock(&c.lock)
        return true
    }

如果 qcount还没有满，则调用chanbuf() 获取 sendx 索引的元素指针值。调用 typedmemmove() 方法将发送的值拷贝到缓冲区 buf 中。拷贝完成，需要维护 sendx索引下标值和qcount 个数。这里将 buf 缓冲区设计成环形的，索引值如果到了队尾，下一个位置重新回到队头。

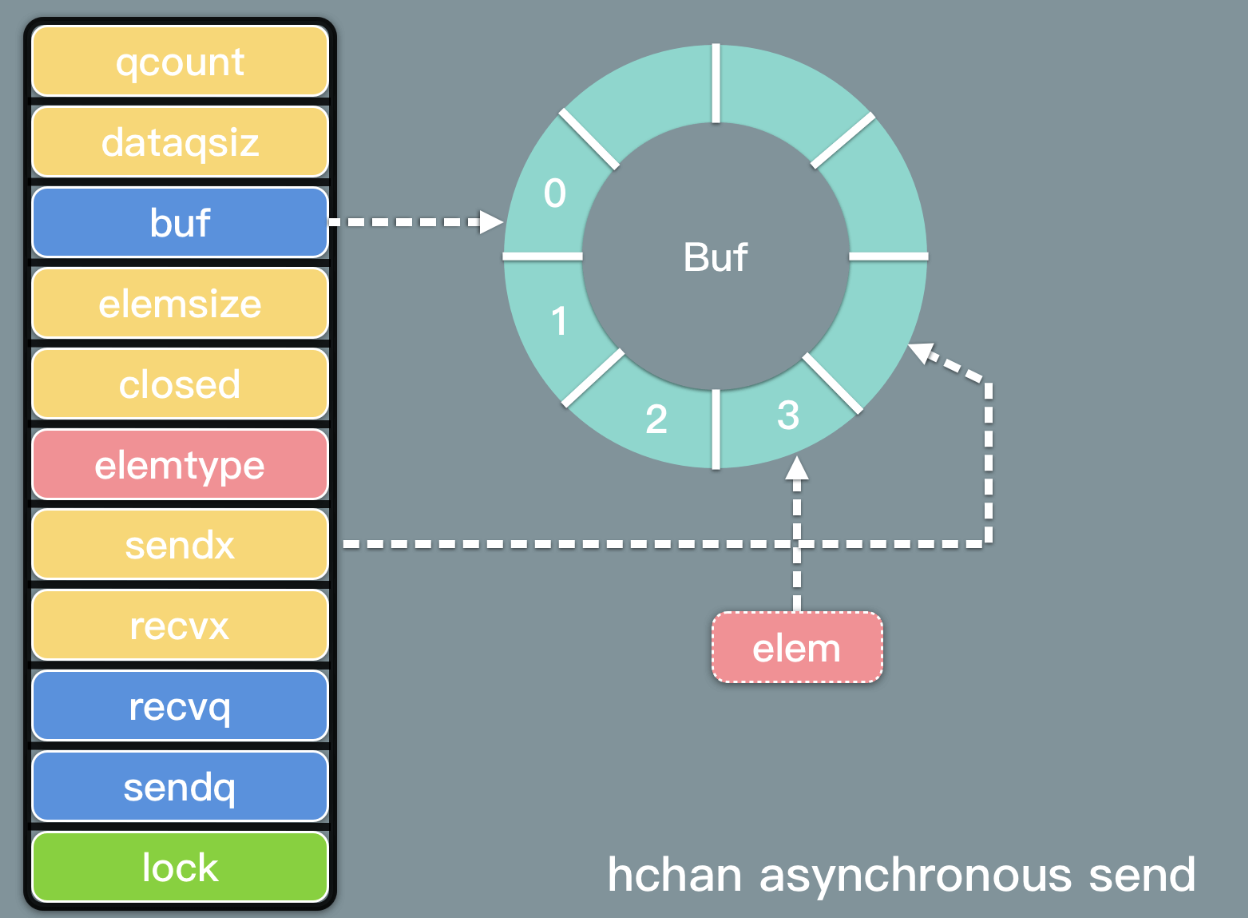

image-20230826133707785

图片来源：https://halfrost.com/go_channel/#toc-10

3.3 channel 带有缓冲区，空间已满并且不存在阻塞的读协程

这时向channel发送数据会进入阻塞状态

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
gp := getg()
mysg := acquireSudog()
mysg.releasetime = 0
if t0 != 0 {
    mysg.releasetime = -1
}
mysg.elem = ep
mysg.waitlink = nil
mysg.g = gp
mysg.isSelect = false
mysg.c = c
gp.waiting = mysg
gp.param = nil
c.sendq.enqueue(mysg)
gp.parkingOnChan.Store(true)
gopark(chanparkcommit, unsafe.Pointer(&c.lock), waitReasonChanSend, traceBlockChanSend, 2)
KeepAlive(ep)
  • 调用getg()方法获取当前g的指针，绑定到一个sudog上

  • 调用acquireSudog()方法获取一个sudog

  • 调用c.sendq.enqueue()方法将配置好的sudog加入队列

  • 调用gopark()挂起当前g，状态为waitReasonChanSend，阻塞等待channel发送
  • 调用KeepAlive()保持活动状态，等待其它协程取走元素

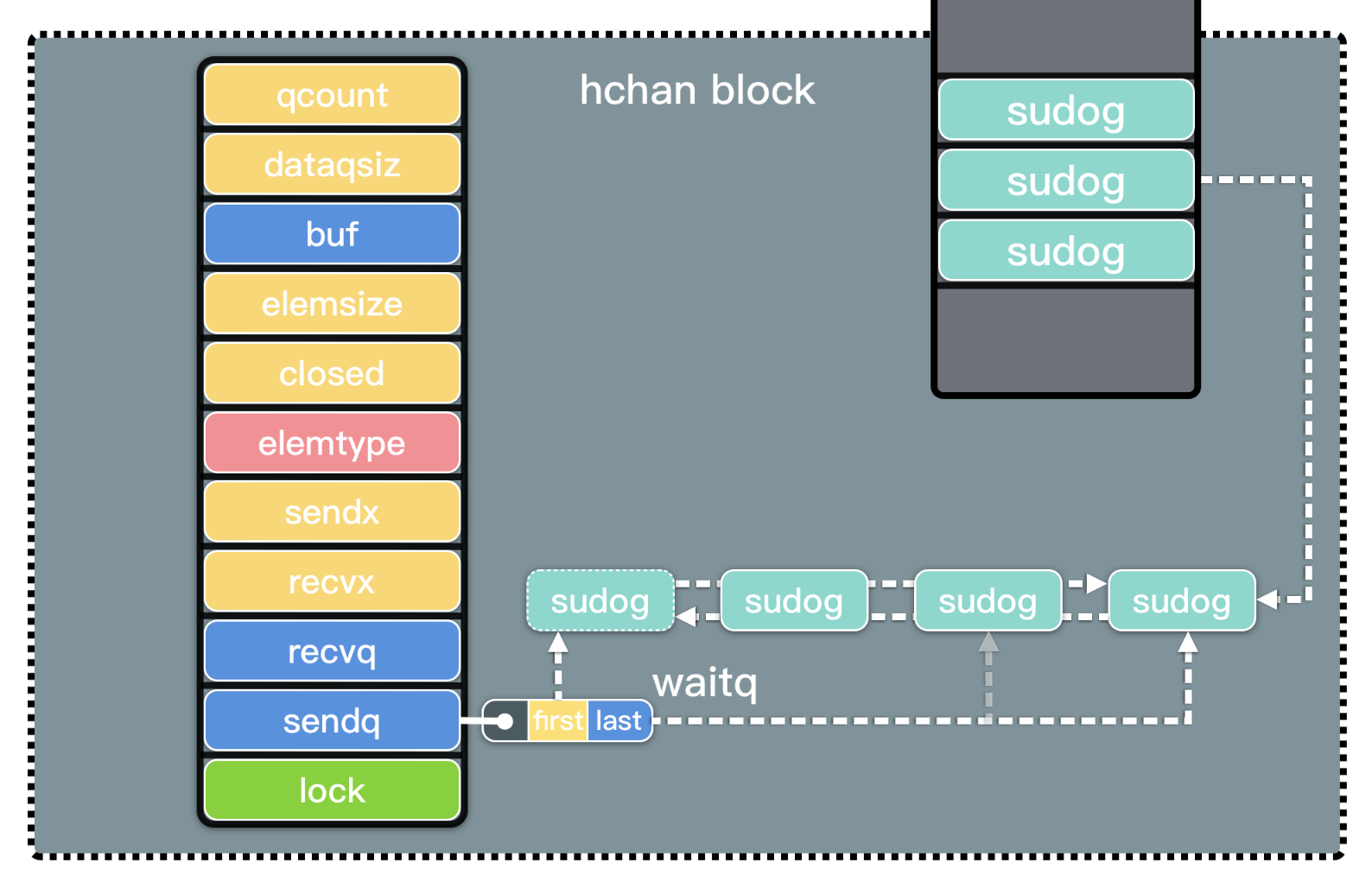

image-20230826135153228

图片来源：https://halfrost.com/go_channel/#toc-10

4 接收数据

接收数据的实现是在chanrecv()函数下实现的：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
// 从一个为nil的通道中接收数据会发生异常
if c == nil {
    if !block {
        return
    }
    gopark(nil, nil, waitReasonChanReceiveNilChan, traceBlockForever, 2)
    throw("unreachable")
}
// 通道已经关闭且不存在缓存数据也会异常
if c.closed != 0 {
    if c.qcount == 0 {
        if raceenabled {
            raceacquire(c.raceaddr())
        }
        unlock(&c.lock)
        if ep != nil {
            typedmemclr(c.elemtype, ep)
        }
        return true, false
    }
}

4.1 读时存在阻塞的写协程

1
2
3
4
if sg := c.sendq.dequeue(); sg != nil {
        recv(c, sg, ep, func() { unlock(&c.lock) }, 3)
        return true, true
    }
  • 从阻塞的sendq中获取头部的g
  • 如果缓冲区大小为 0，则直接读取写协程元素，并唤醒它，这种情况只会发生一次copy操作即将阻塞的g所保存的元素复制到read

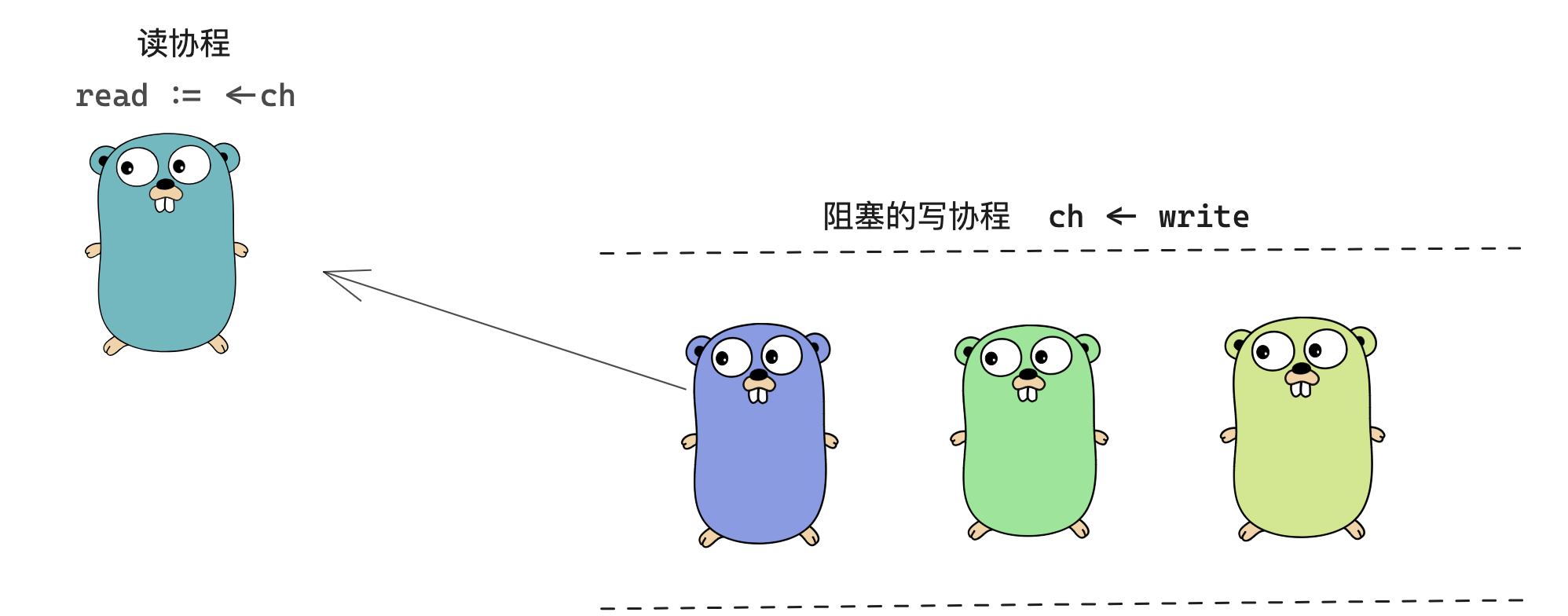

image-20230826151104338

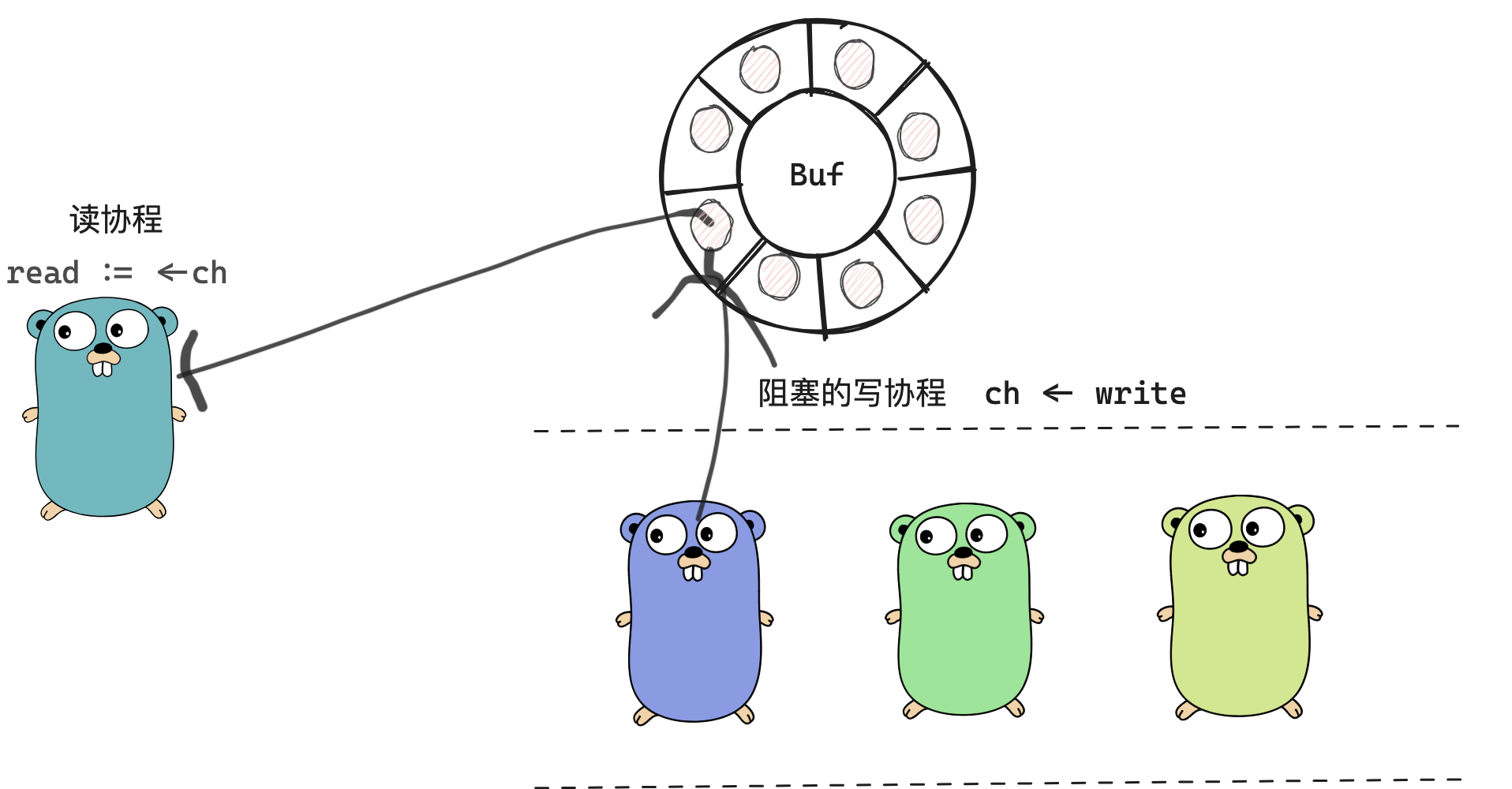

  • 如果有缓冲区，则读取头部元素，并将处于等待发送的g的元素写入缓冲区的尾部（即刚刚读取的位置，因为是环形的），这种情况会发送两次copy操作，先将缓冲区recvx处的元素拷贝到read，然后将阻塞的g的元素拷贝到sendx所处的地址。

image-20230826150504865

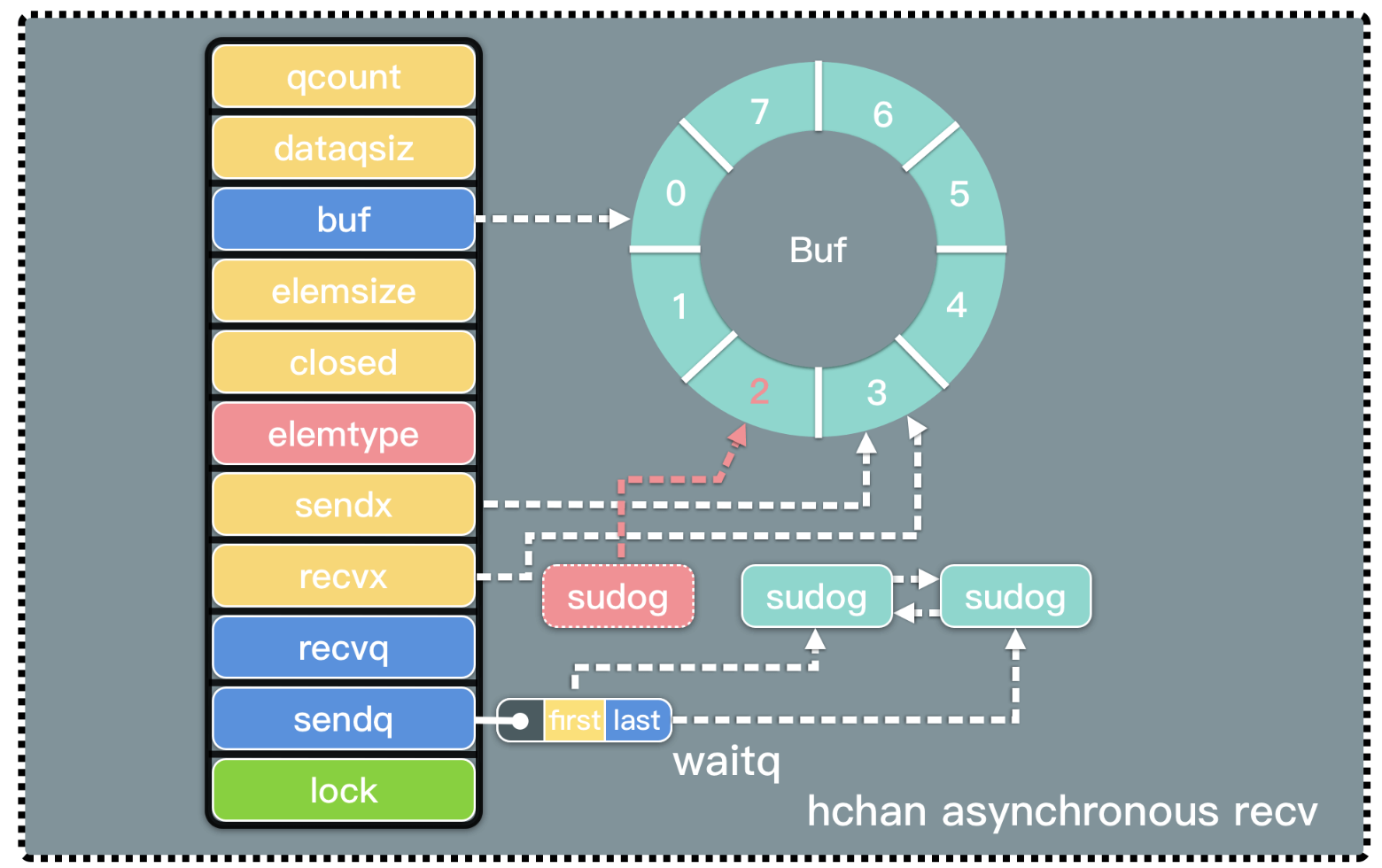

image-20230826151355877

图片来源：https://halfrost.com/go_channel/#toc-16

4.2 读取时无阻塞的写协程且缓冲区有元素

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
if c.qcount > 0 {
        qp := chanbuf(c, c.recvx)
        if raceenabled {
            racenotify(c, c.recvx, nil)
        }
        if ep != nil {
            typedmemmove(c.elemtype, ep, qp)
        }
        typedmemclr(c.elemtype, qp)
        c.recvx++
        if c.recvx == c.dataqsiz {
            c.recvx = 0
        }
        c.qcount--
        unlock(&c.lock)
        return true, true
    }

直接将recvx处的元素拷贝给read，然后将对应的属性操作，qcount减 1，recvx++，如果等于容量，则归 0，可以理解为取模操作(recvx++)%qcount

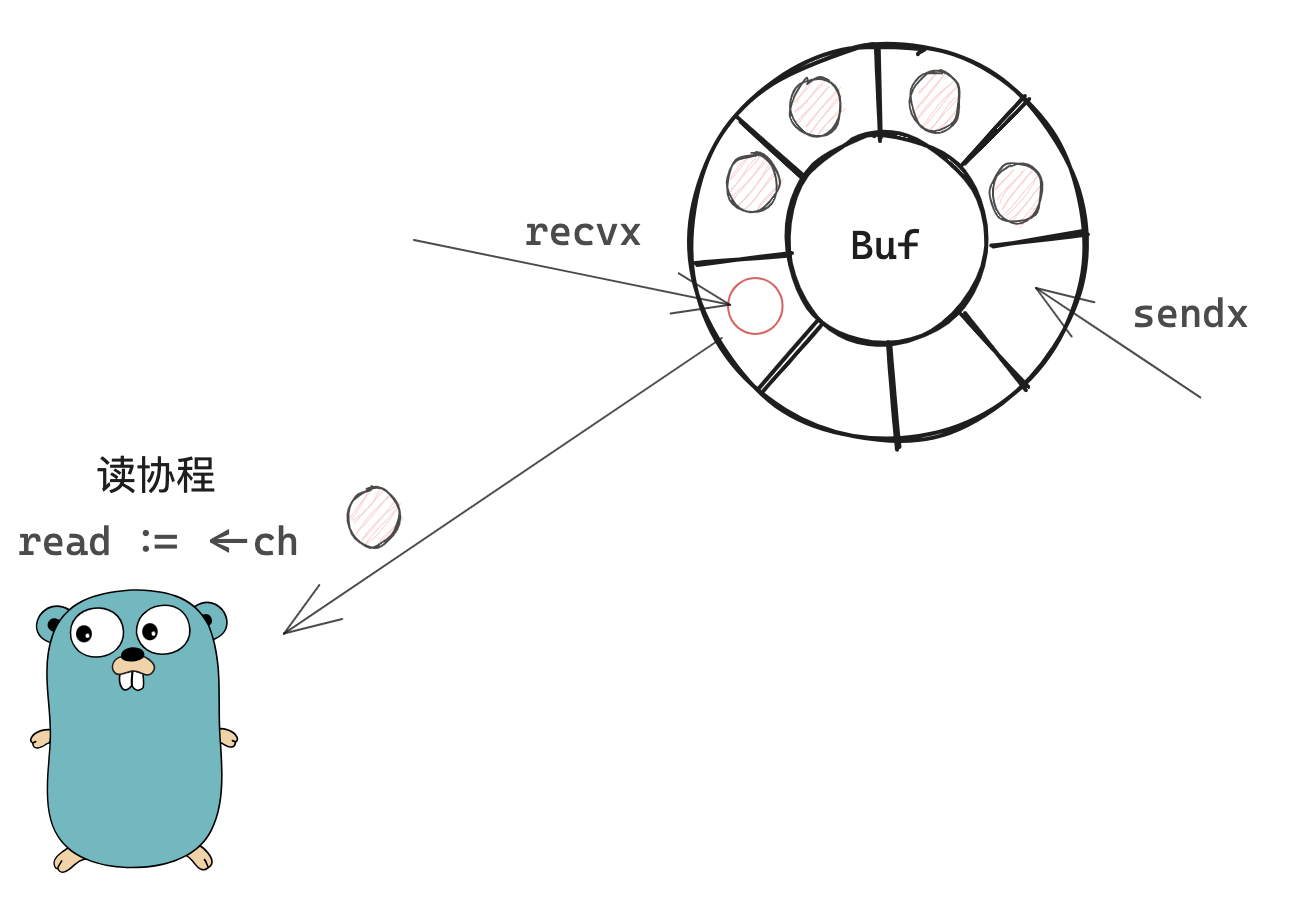

image-20230826151746532

4.3 读时没有阻塞的写协程且缓冲区无元素

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
gp := getg()
mysg := acquireSudog()
mysg.releasetime = 0
if t0 != 0 {
    mysg.releasetime = -1
}
mysg.elem = ep
mysg.waitlink = nil
gp.waiting = mysg
mysg.g = gp
mysg.isSelect = false
mysg.c = c
gp.param = nil
c.recvq.enqueue(mysg)
gp.parkingOnChan.Store(true)
gopark(chanparkcommit, unsafe.Pointer(&c.lock), waitReasonChanReceive, traceBlockChanRecv, 2)

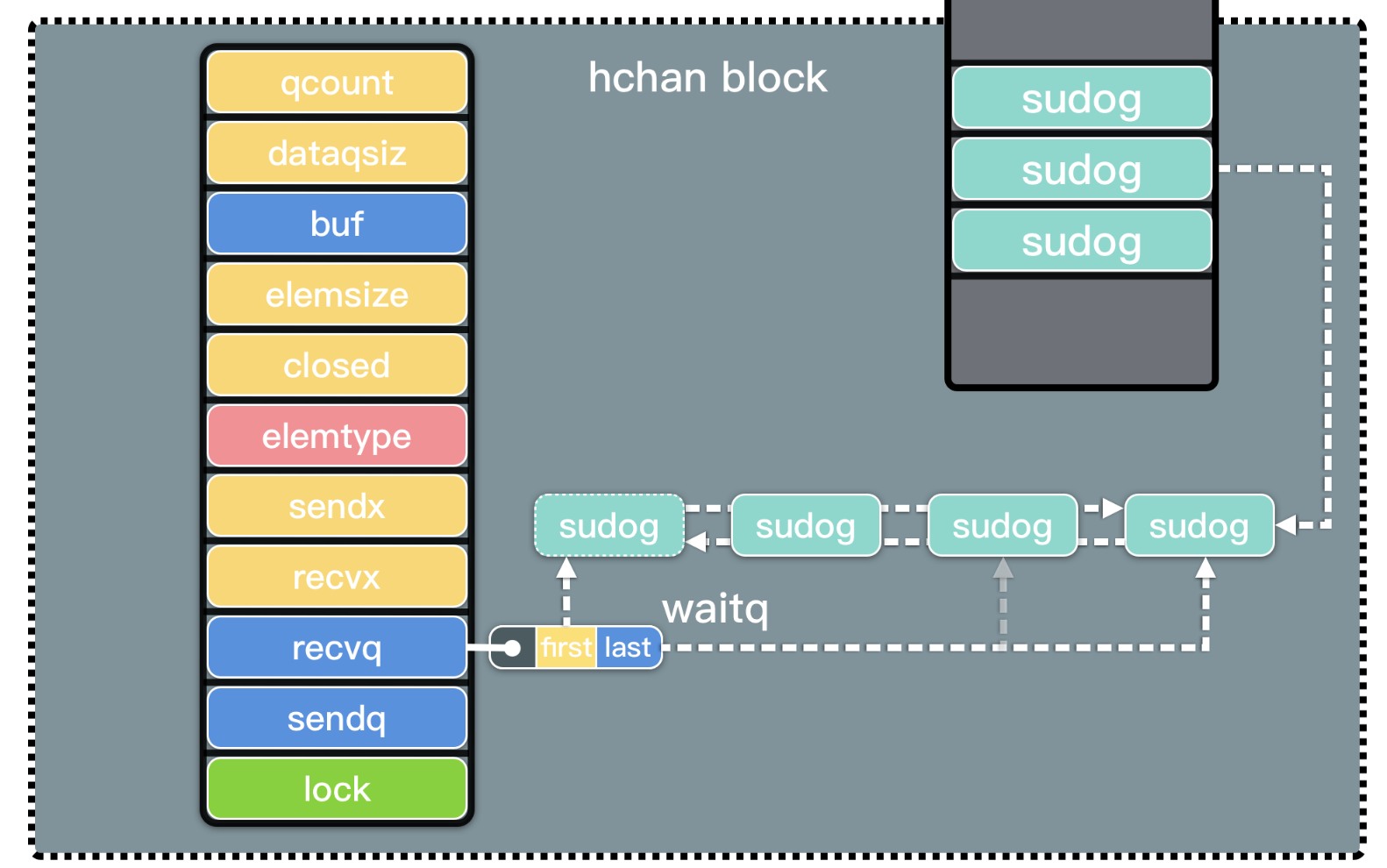

  • 调用getg()方法获取当前g的指针，绑定到一个sudog上

  • 调用acquireSudog()方法获取一个sudog

  • 调用c.recvq.enqueue()方法将配置好的sudog加入队列

  • 调用gopark()挂起当前g，状态为waitReasonChanReceive，阻塞等待channel接收

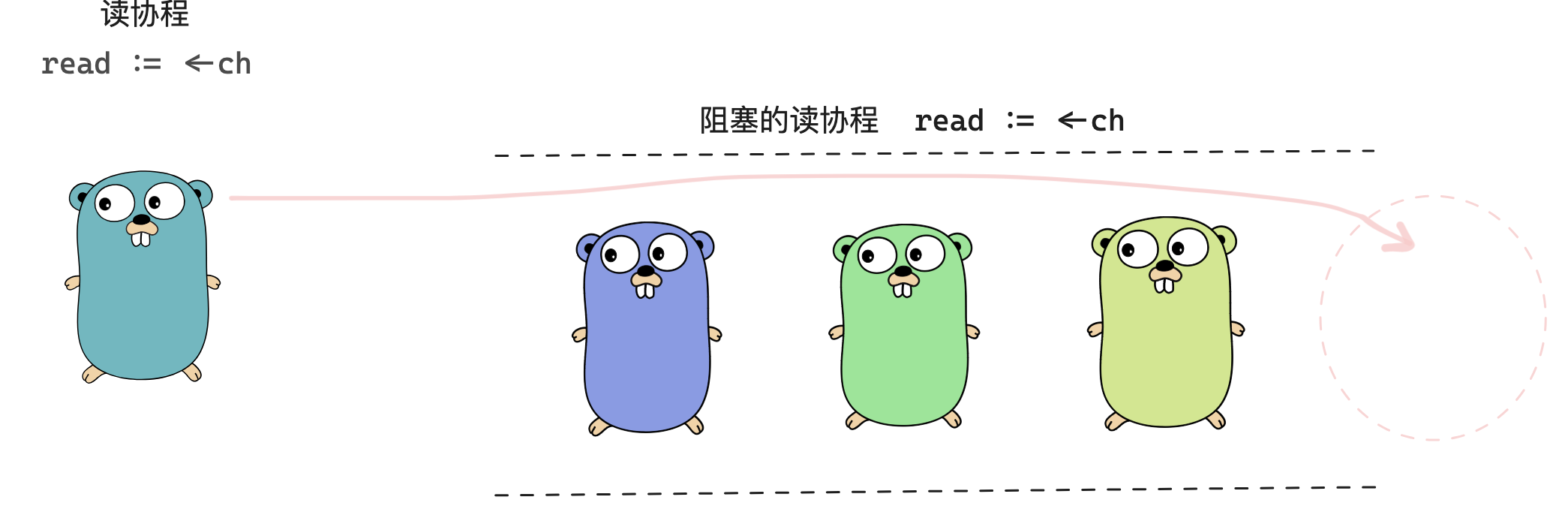

image-20230826152412808

image-20230826152442123

图片来源https://halfrost.com/go_channel/#toc-16

5 关闭 Channel

关闭通道的实现在closechan()函数中:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
if c == nil {
        panic(plainError("close of nil channel"))
    }

    lock(&c.lock)
    if c.closed != 0 {
        unlock(&c.lock)
        panic(plainError("close of closed channel"))
    }

    if raceenabled {
        callerpc := getcallerpc()
        racewritepc(c.raceaddr(), callerpc, abi.FuncPCABIInternal(closechan))
        racerelease(c.raceaddr())
    }

    c.closed = 1

当关闭channel是nil或者是一个已经关闭的channel时，会直接panic，当不存在这两种情况的时候，标记channel状态为close

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
var glist gList
// release all readers
for {
    sg := c.recvq.dequeue()
    if sg == nil {
        break
    }
    if sg.elem != nil {
        typedmemclr(c.elemtype, sg.elem)
        sg.elem = nil
    }
    if sg.releasetime != 0 {
        sg.releasetime = cputicks()
    }
    gp := sg.g
    gp.param = unsafe.Pointer(sg)
    sg.success = false
    if raceenabled {
        raceacquireg(gp, c.raceaddr())
    }
    glist.push(gp)
}

将recvq队列中的sudog加入到待清除的队列glist中

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
// release all writers (they will panic)
    for {
        sg := c.sendq.dequeue()
        if sg == nil {
            break
        }
        sg.elem = nil
        if sg.releasetime != 0 {
            sg.releasetime = cputicks()
        }
        gp := sg.g
        gp.param = unsafe.Pointer(sg)
        sg.success = false
        if raceenabled {
            raceacquireg(gp, c.raceaddr())
        }
        glist.push(gp)
    }
    unlock(&c.lock)

将sendq队列中的sudog加入到待清除的队列glist中，这里可能会产生panic

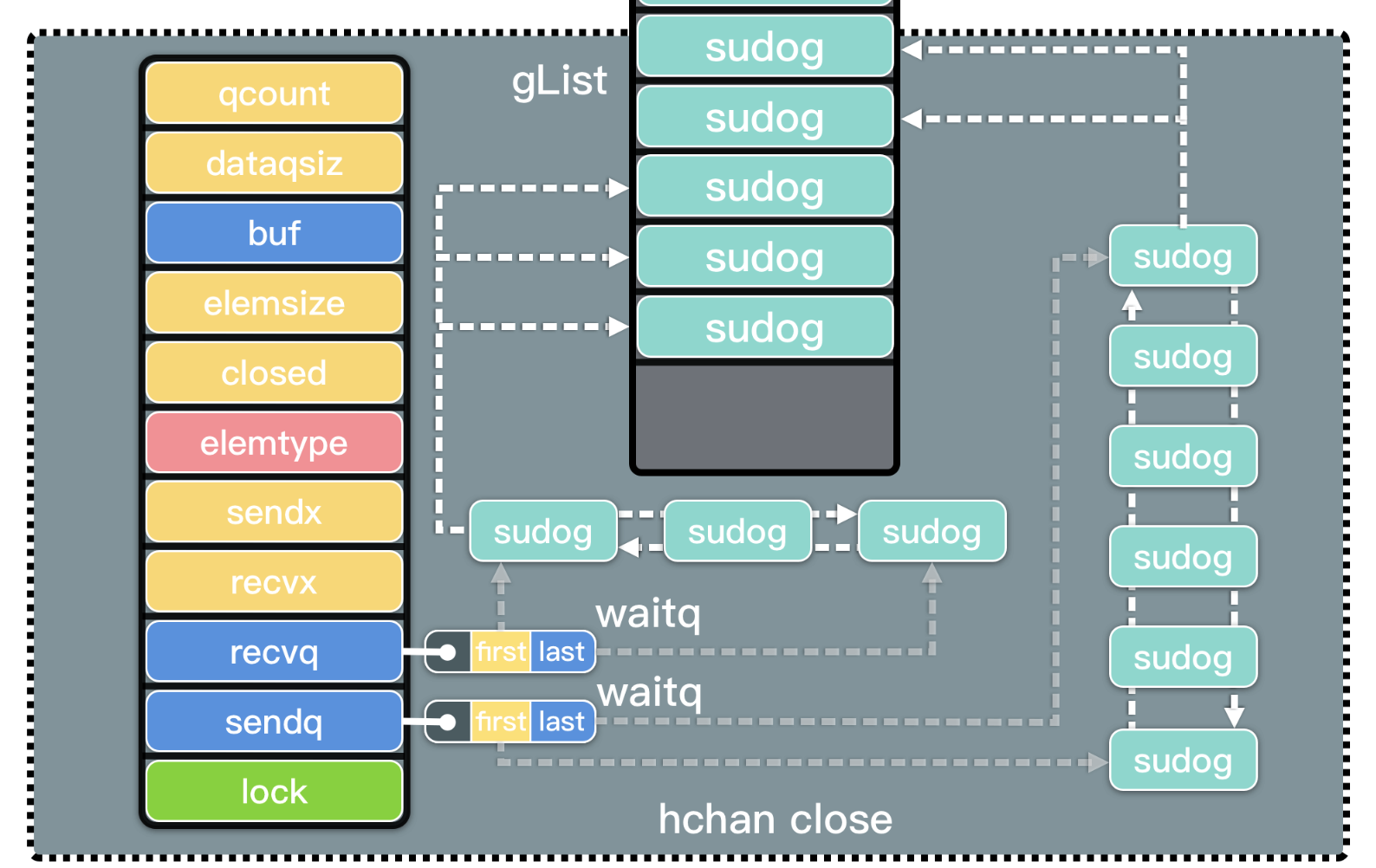

image-20230826153540944

图片来源：https://halfrost.com/go_channel/#toc-16

1
2
3
4
5
for !glist.empty() {
    gp := glist.pop()
    gp.schedlink = 0
    goready(gp, 3)
}

最后会为所有被阻塞的 g 调用goready 触发调度。将所有glist中的g 状态从_Gwaiting设置为 _Grunnable状态，等待调度器的调度。

6 状态总结

chan state nil open closed
send blocked allowed panic
receive blocked allowed allowed
